Module Analog cho PLC FATEK FBS-2DA, FBS-4DA, FBS-6AD

MODULE ANALOG DÒNG PLC FATEK FBS !!!

MODULE FBS-6AD

Module FBs‑6AD cung cấp 6 kênh đầu vào analog với độ phân giải hiệu dụng 12 hoặc 14 bit, có thể cấu hình từng kênh cho tín hiệu dòng hoặc điện áp thông qua jumper. Dữ liệu luôn được biểu diễn bằng mã 14 bit bất kể độ phân giải hoạt động là 12 hay 14 bit

Thông số kỹ thuật chính

Thuộc tính Giá trị
Số kênh 6 kênh analog input (CH0–CH5)
Độ phân giải 14 bit (mặc định) hoặc chọn 12 bit
Độ phân giải tín hiệu ~0.3 mV (điện áp), ~0.61 µA (dòng)
Sai số (Accuracy) ±1 %
Thời gian chuyển đổi Cập nhật mỗi chu kỳ scan PLC
Dải tín hiệu ngõ vào Voltage: ±10 V, ±5 V, 0 V–10 V, 0 V–5 V
  Current: ±20 mA, ±10 mA, 0 mA–20 mA, 0 mA–10 mA
Trở kháng ngõ vào Voltage: ~63.2 kΩ; Current: ~250 Ω
Tín hiệu tối đa cho phép Voltage: ±15 V; Current: ±30 mA (quá mức có thể hư module)
Lọc nhiễu phần mềm Average filter (có thể cấu hình từ 1 tới 16 mẫu)
Cách ly tín hiệu Cách ly nguồn qua biến áp, tín hiệu cách ly quang, 500 VAC (1 phút)
Nguồn cấp ngoài 24 VDC ±15 %/ +20 %, khoảng 2 VA
Công suất nội bộ 5 VDC, ~100 mA
Nhiệt độ hoạt động 0–60 °C; bảo quản: −20–80 °C
Kích thước 40 mm × 90 mm × 80 mm (W × H × D)



MODULE FBS-2DA

  • module 2 kênh đầu ra analog (2 DA), độ phân giải 14‑bit, dùng cho dòng PLC FBs của FATEK

  • Hỗ trợ cả tín hiệu điện áp và dòng

Thuộc tính Giá trị
Số kênh 2 kênh analog output
Độ phân giải 14‑bit (16384 mức mã)
Độ phân giải tín hiệu ~0.3 mV (điện áp) hoặc ~0.61 µA (dòng)
Sai số ±1 %
Tốc độ chuyển đổi Cập nhật mỗi chu kỳ scan PLC
Mã đầu ra Unipolar (0‒16383) hoặc Bipolar (−8192‒+8191)
Dải đầu ra −10 V÷+10 V, −5 V÷+5 V, 0 V÷10 V, 0 V÷5 V AND −20 mA÷+20 mA, −10 mA÷+10 mA, 0 mA÷20 mA, 0 mA÷10 mA
Tải tối đa Điện áp: 500 Ω ~ 1 MΩ; Dòng: ≤ 500 Ω
Phân cách tín hiệu Cách ly nguồn bằng biến áp, tín hiệu bằng quang cách ly, 500 VAC trong 1 phút
Mật mã an toàn Nếu CPU không truy cập module >0.5 s, đầu ra tự động về mức 0 V hoặc 0 mA
Công suất cấp ngoài 24 VDC ±15 %, tiêu thụ ~70 mA
Công suất nội bộ 5 V, ~20 mA
Dải nhiệt độ hoạt động 0–60 °C; bảo quản: −20–80 °C
Kích thước 40 mm (W) × 90 mm (H) × 80 mm (D)

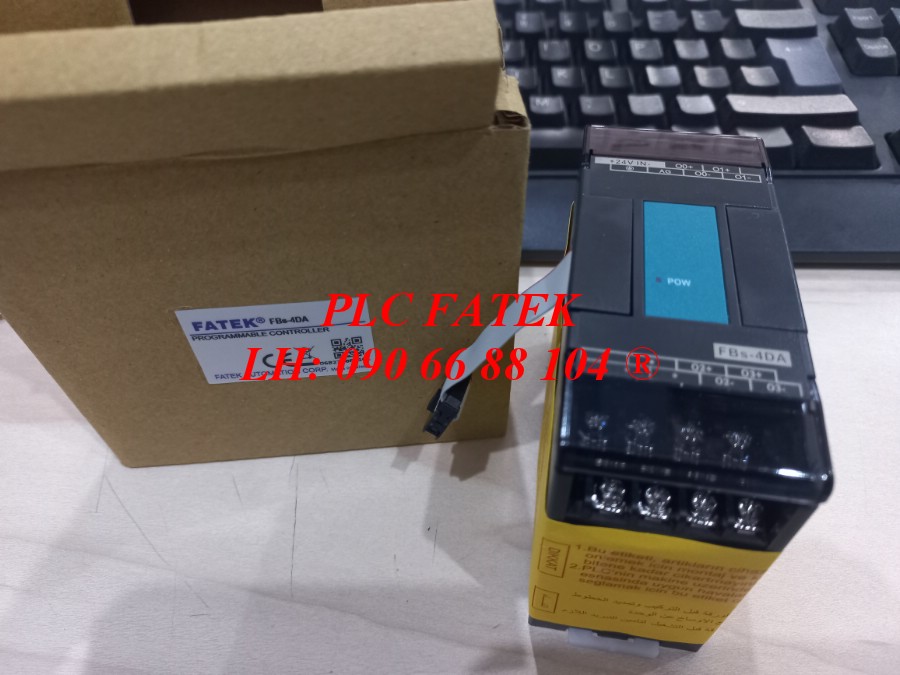

MODULE FBS-4DA

Module mở rộng analog output 4 kênh (4 DA) dành cho PLC FATEK FBs. Hỗ trợ cả tín hiệu điện áp và dòng

Thuộc tính Giá trị
Số kênh 4 kênh analog output
Độ phân giải 14‑bit (~16384 mức mã)
Độ phân giải tín hiệu ~0.3 mV (điện áp), ~0.61 µA (dòng)
Sai số ±1 %
Tốc độ chuyển đổi Cập nhật mỗi chu kỳ scan PLC
Dải đầu ra Voltage: ±10 V, ±5 V, 0–10 V, 0–5 V
Current: ±20 mA, ±10 mA, 0–20 mA, 0–10 mA
Tải tối đa Đầu ra voltage: 500 Ω–1 MΩ, dòng: ≤ 500 Ω
Trở kháng đầu vào Điện áp: ~63.2 kΩ; Dòng: ~250 Ω
Cách ly tín hiệu Cách ly nguồn bằng biến áp, tín hiệu bằng quang, 500 VAC trong 1 phút
Mã an toàn (Safe Zero) Nếu CPU không truy cập module > 0.5 s, đầu ra tự động về mức 0 V hoặc 0 mA
Nguồn cấp ngoài 24 VDC ±15%/ +20%, tiêu thụ tối đa khoảng 120 mA (so với ~70 mA của module 2DA)
Nguồn nội bộ 5 VDC, ~20 mA
Nhiệt độ hoạt động 0 ~ 60 °C; lưu trữ: –20 ~ 80 °C
Kích thước 40 × 90 × 80 mm (W × H × D)
